產品名稱：熱風爐拱頂紅外測溫系統
產品型號：LM-RFL6016
產品介紹：
熱風爐是為高爐加熱鼓風設備，是現代高爐不可缺少的重要組成部分。現代高爐多采用蓄熱式熱風爐，其工作原理是先燃燒煤氣，用產生的煙氣加熱蓄熱室的格子磚，再將鼓風站送來的冷風通過熾熱的格子磚進行加熱.。將熱風爐輪流交替地進行燃燒和送風，使高爐連續獲得高溫熱風。熱風爐拱頂的溫度，是安全、準確操作熱風爐所必需的重要數據。
1、傳統熱風爐溫度的檢測是通過熱電偶來測量，采用裝配式鉑銠—鉑熱電偶或雙鉑銠熱電偶，通過測量拱頂保溫墻的溫度，間接地控制熱風溫度。
2、熱風爐耐火材料內襯在高溫、高壓環境下，工作條件十分惡劣。熱電偶對使用環境的要求和本身結構的限制，在溫度變化頻繁壓力波動大和振動的場合，造成了熱電偶
測溫不準確、反應滯后，不能準確反應爐內溫度的變化。
3、熱電偶長期工作在高溫區1200℃～1300℃，熱電偶接線盒所處環境溫度亦高達100～120℃，致使電偶的使用壽命很短，從幾周到幾個月不等。增加了使用成本和維護工作量。
4、為了克服上述缺點，本公司設計生產的熱風爐拱頂紅外測溫系統能很好地解決了以上問題，可確保紅外測溫系統在復雜的環境下可靠工作。

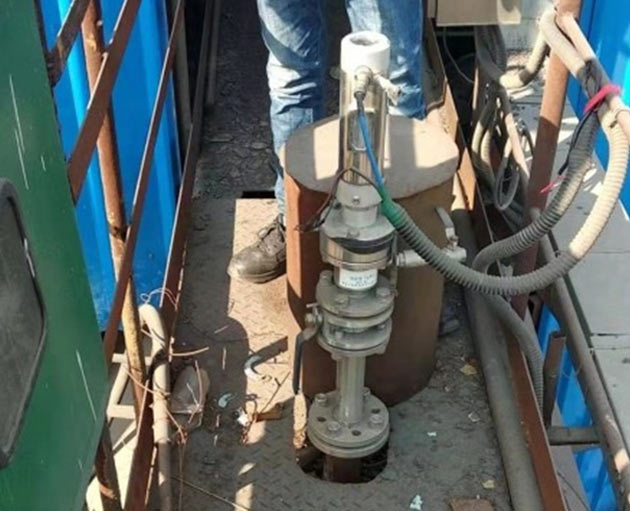

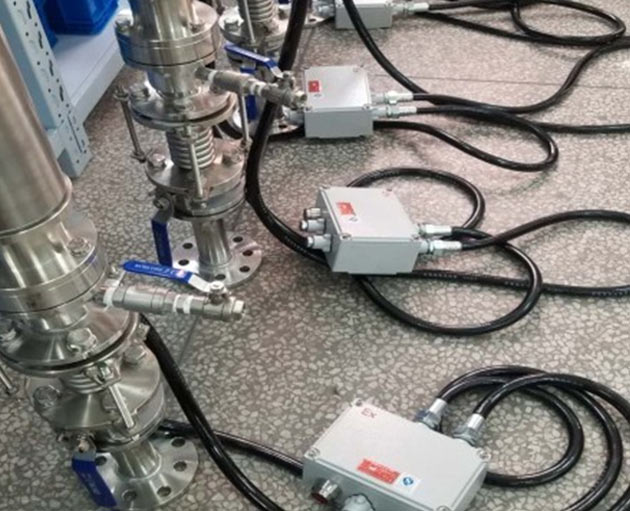

我公司針對冶金行業熱風爐應用場合，開發出適用于此環境的雙色紅外測溫儀。設計配置了帶有密封隔離視窗，專用保護裝置。主裝置采用法蘭連接（可根據用戶要求制），能很方便地連接到拱頂上。
紅外測溫儀通過測量格子磚的溫度來確定熱風的溫度，紅外測溫儀輸出與溫度對應的4 - 20 m A電流信號， 給計算機或記錄儀進行處理。雙色紅外測溫儀能減少發射率不同、? 測量現場的灰塵、水汽和霧氣、距離的變化和物體局部被遮擋等因素，對被測溫度的影響。能夠增加系統的可靠性和減少用戶的維護量。
技術參數：
測溫范圍：600℃～1600℃ 探測器：Si/Si（疊層硅）
工作波長：波長1（0.7～1.08）μm，波長 2：1.08μm
主要應用：熱風爐、熱軋、線棒材、金屬鍛造、鑄造、感應加熱、溶化的玻璃、水泥窯、半導體距離系數：60：1
測量距離：0.35m至無窮遠可調
測量精度：±0.5%tm℃（tm為測溫范圍上限值） 分辨率：0.1℃
重復精度：±2℃
雙色系數：0.850～1.150，步距0.001可調。響應時間：最快10ms，可以調節
模擬量12bit輸出4mA～20mA 報警輸出：上限、下限報警輸出
RS485輸出，可實現參數修改，數據記錄和查詢等功能
供電電源：DC24V，帶過壓、過流、短路保護，功耗：5W（24V@200mA）
預熱時間：內置恒溫加熱器，通電10min后測溫
瞄準方式：采用目鏡瞄準
接口：采用binder密封插頭和12芯高溫屏蔽電纜（長度2.5m） 不帶水冷：-30℃～+55℃，吹掃壓力為0.1MPa，流量為6L/ min
帶水冷：-30℃～+120℃， 冷卻水壓力為0.2MPa，流量為2L/min
防護等級：IP65
